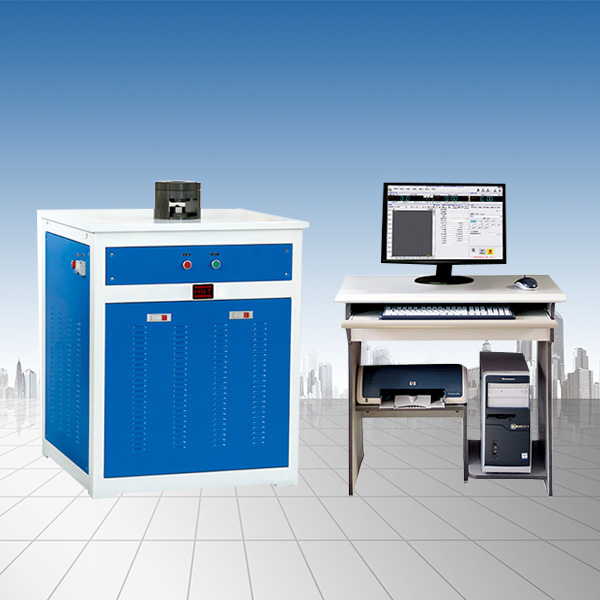

液晶數顯全自動杯突試驗機
液晶數顯全自動杯突試驗機產品詳情主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007、ASTM E643-78《金屬材料薄板和薄帶埃里克森杯突試驗》的要求,可根據GB5125-1985《有色金屬沖杯試驗方法》做沖杯試驗，檢驗有色金屬薄板的各向異性。
產品詳情參數 / PARAMETER
液晶數顯全自動杯突試驗機 產品特點
? 試驗機主機
u 采用液壓夾緊、液壓沖壓的復合油缸；
u 試樣出現裂紋自動停車，易于觀察裂紋；
u 有峰值記憶功能，即沖壓力、變形深度自動記憶；
u 翻轉式夾具，沖頭及試樣更換、裝卸方便；
u 根據預先設定的程序和數據，自動完成夾緊、沖壓、測量、計算、停車等。
液晶數顯全自動杯突試驗機 產品技術參數
|
規格型號 |
GBW-60Z |
|
可試鋼板厚度 |
標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm） |
|
板材寬度 |
100mm |
|
沖頭行程 |
60mm |
|
夾緊活塞行程 |
19-21mm |
|
沖杯負荷 |
60kN |
|
夾緊負荷 |
25kN |
|
試驗模具規格（標準） |
沖頭直徑：Φ20±0.05mm，墊?？讖剑害?3±0.1mm 固定?？讖剑?/span>Φ27±0.05mm
標準壓模孔徑：Φ27±0.05mm；（非標定做） |
|
試驗模具規格（非標） |
杯突沖頭球徑：Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm 墊模孔徑：Φ18±0.1mm、 Φ10±0.1mm 、Φ3.5±0.1mm 固定?？讖剑害?/span>21±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm
|
|
數顯分辨率 |
0.01mm |
|
顯示內容 |
夾緊力、沖壓力、位移及杯突值、速率，繪力-位移曲線 |
|
控制方式 |
計算機自動實現試驗過程 |
|
結構特點 |
復合油缸、雙油泵供油、光柵尺測量 |
液晶數顯全自動杯突試驗機 產品標準配置
? 標準主機
u 60KN杯突試驗機主機一臺；
u 杯突試驗控制系統一套；
u 電器控制系統一套；
u 標準杯突沖頭沖模一套；
u 10Mpa傳感器一只
u 20 Mpa傳感器一只
u 聯想計算機 HP打印機一套
u Windows操作環境下的試驗機專用控制軟件一套
