JL儀器化落錘沖擊試驗機可用于對鋼管、金屬材料和非金屬材料標準及非標試件的落錘沖擊試驗。

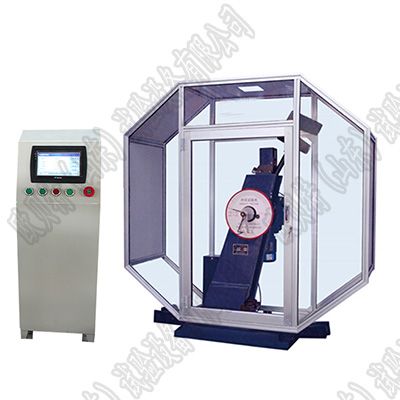

JL-30000焦耳儀器化落錘沖擊試驗機

1、依據標準：GB/T8363-2007《鐵素體鋼落錘撕裂試驗方法》。

參考標準：（1）API5L3美國石油學會建議方法；

（2）ASTM E436-80鐵素體鋼落錘動態撕裂試驗標準方法；

（3）ASTM E604-83金屬材料動態撕裂標準方法。

2.主機系統：

1) 主機系統是由兩根圓形滑柱、四根方形立柱、頂板、底座、緩沖裝置、落錘、落錘提升機構、掛脫錘機構、安全防護裝置等組成。

2）機架堅固，連接可靠：滑柱、立柱與底座垂直，可以方便地對滑柱進行清洗潤滑；安全保險機構及安全防護網確保人身安全，可靠耐用；減震的緩沖裝置有效耐用；掛錘及脫錘機構靈活可靠。

3）主機的主要技術參數

a)沖擊能量：30000 J；

b)沖擊高度：≤ 3000mm；

c)沖擊速度：≥ 7.6m/s；

d)高度測量誤差：≤ ±10mm；

e)錘刃硬度：HRC58～62；

f)支座硬度：HRC58～62；

g)錘刃中心與支座中心偏差：≤±1.5mm；

h)試驗機須配備防回彈系統防止二次沖擊。在重力作用下不會發生脫鉤意外，斷電時也不會張開，配備檢測和警示裝置防止掛鉤沒有抓牢錘 頭的情況發生；

i)適用試樣規格：用戶協商

j)AD轉換器≥16bit；

k)采樣頻率:200kHz以上；

l)測力范圍：待定

m)測速：≥ 8.67m/s；

n)防護門有自鎖功能，在門打開的情況下，試驗機會自鎖，主要操作無效，從而防止誤操作，保證試驗人員的安全；

o)緩沖器專用錘體及砝碼一套；

p)沖擊力力值采集系統一套；

q)速度采集系統一套；

r)專用試驗軟件一套；

s)系統具有儀器化高速試驗?zāi)芰?，配備高精度傳感器，能自?dòng)采集記錄沖擊力-位移曲線，能自動分析主要沖擊參數；

t)聯想電腦一臺；

u)激光黑白打印機一套；

v)試驗機外形尺寸:約1500×1500×6000mm

w)電機功率: 2.2kw
